Провода термопарные нагревостойкие повышенной прочности, марок ПТНП-1200 и ПТНПЭ-1200
ДТНЦ.685661.011ТУ
Преимущественная область применения
Термопарные провода с минеральной изоляцией пропитанной органосиликатной композицией и кремнийорганическим лаком предназначены для изготовления кабельных термоэлектрических преобразователей (термопар), которые используются для измерения температуры. Данные провода, могут применяются в условиях знакопеременных температур, повышенной влажности, при сложной системе монтажа.
Данные провода создавались по техническому заданию и в интересах предприятий Аэрокосмической отрасли на замену проводам ПТН-900.
Конструктивное исполнение

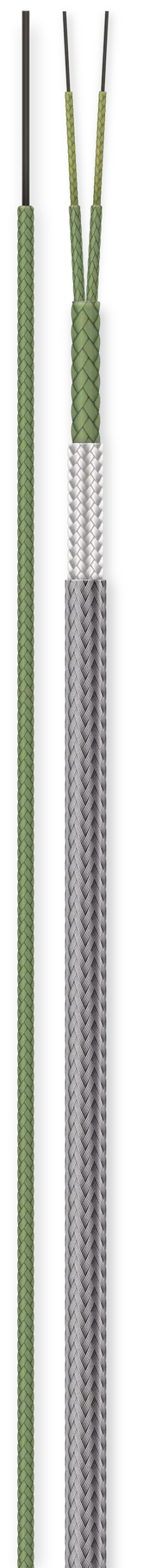

Провода состоят из двух параллельно уложенных термоэлектродных однопроволочных жил, каждая из которых покрыта изоляцией из кварцевых нитей нанесенных методом сплошного оплетения и пропитанных органосиликатной композицией и кремнийорганическим лаком. На провод ПТНПЭ-1200 дополнительно накладываются оплётки из кремнеземной нити и защитная оболочка (экран) из никелевой проволоки НП-2. Пробивное напряжение изоляции составляет не менее 1000 В.
Марка провода
Диапазон измеряемых температур
Материалы термоэлектродных жил
Материалы
изоляции
ПТНП-1200
–60С° +1200 С°
Хромель Т – алюмель ГОСТ 1790-77
Кварцевая нить
ТУ 5952-196-05786904-2009
ПТНПЭ-1200
–60С° +1200 С°
Хромель Т – алюмель ГОСТ 1790-77
Кварцевая нить
ТУ 5952-196-05786904-2009
Кремнеземная нить
ТУ 5952-153-05786904-99
Марка провода
Количество и номинальный диаметр токопроводящих жил, мм
Размеры провода, мм
Расчетная масса проводов, кг/км
ПТНП-1200
1х0,3
0,9
1,4
1х0,5
1,1
2,7
1х0,7
1,3
4,9
1х1,2
1,9
13,1
1х1,5
2,1
21,7
2х0,3
1,10х1,9
3,0
2х0,5
1,5х2,5
6,0
2х0,7
1,7х2,9
10,7
2х1,2
2,2х3,9
28,9
2х1,5
2,5х4,6
47,0
ПТНПЭ-1200
2х0,3
1,9х2,9
11,1
2х0,5
2,4х3,2
15,2
2х0,7
2,6х3,8
23,2
2х1,2
2,9х4,9
45,9
2х1,5
3,2х5,6
67,4
Основные ВВФ
Повышенная температура среды
Плюс 1200°С
Пониженная температура среды
Минус 60°С
Повышенная влажность воздуха
93 %
Поглощенная доза фотонов
1,0·10⁸ рад
Флюенс нейтронов
1,0·10¹⁴ 1/см²
Огнестойкость в течение 5 минут
1100ºС
Надежность
Гамма — процентная наработка до отказа Тγ проводов при γ = 99 % не менее 10 ч.
Указания при эксплуатации
Провода выдерживают не менее 10 циклов навиваний по радиусу, равному десятикратному диаметру провода.
Изоляция проводов устойчива к истиранию и выдерживает не менее 200 двойных ходов иглы.
Провод экологически безвреден. При работе монтажников с проводами специального инструмента и средств защиты не требуется.
Обозначение в КД
Условное обозначение провода при заказе должно состоять из слова «Провод», обозначения марки провода, обозначения сплавов токопроводящих жил: одножильный с токопроводящими жилами из сплавов хромель Т (ОХ), алюмель (ОА); двухжильный с токопроводящими жилами из сплавов хромель Т и алюмель (ХА), номинального диаметра токопроводящих жил и обозначения ДТНЦ.685661.011ТУ.
Пример условного обозначения провода термопарного нагревостойкого экранированного марки ПТНПЭ-1200с двумя токопроводящими жилами из сплавов хромеля Т и алюмеля диаметром 0,30 мм при его заказе и в документации другой продукции:
«Провод ПТНПЭ-1200 ХА – 0,30 ДТНЦ.685661.011ТУ»
