Провод обмоточный жаростойкий ПОЖ-800
ТУ 27.32.11-001-09610444-2023
Преимущественная область применения
Провод ПОЖ-800 применяется в качестве обмоточного провода в радиотехнических изделиях. Условное обозначение провода при заказе и в конструкторской документации другой продукции должно состоять из слова «Провод ПОЖ-800», номинального диаметра токопроводящих жил, обозначения настоящих ТУ.
Пример условного обозначения провода обмоточного жаростойкого ПОЖ-800 с жилой толщиной 0,3 мм при его заказе и в документации другой продукции: «Провод ПОЖ-800 — 0,30 ТУ 27.32.11-001-09610444-2023»
Электрическое сопротивление изоляции, при нормальных условиях, пересчитанное на 1 м длины, не менее 50 МОм.
Конструктивное исполнение

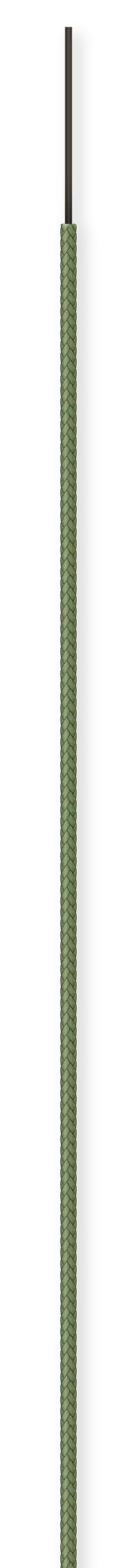

Провод выполняется на основе однопроволочной медно-ниобиевой жилы с изоляцией в виде оплетки из нитей на основе кварцевых волокон, пропитанных органосиликатной композицией и кремнийорганическим лаком.
Основные параметры и размеры
Номинальный диаметр проволок токопроводящей жилы, мм
Номинальная диаметральная толщина изоляции, мм
Максимальные диаметры или размеры провода, мм
Расчетная масса проводов, кг/км
Расчетная масса проводов, кг/км
0,3
0,56
0,9
1,64
0,326
0,45
0,56
1,05
2,43
0,145
0,6
0,56
1,21
4,05
0,081
1,0
0,56
1,60
9,10
0,029
1,2
0,56
1,80
12,20
0,020
Основные ВВФ
Повышенная температура среды
Плюс 800°С
Пониженная температура среды
Минус 60°С
Поглощенная доза фотонов
1,0·10⁸ рад
Флюенс нейтронов
1,0·10¹⁴ 1/см²
Огнестойкость в течение 5 минут
1100±50°С
