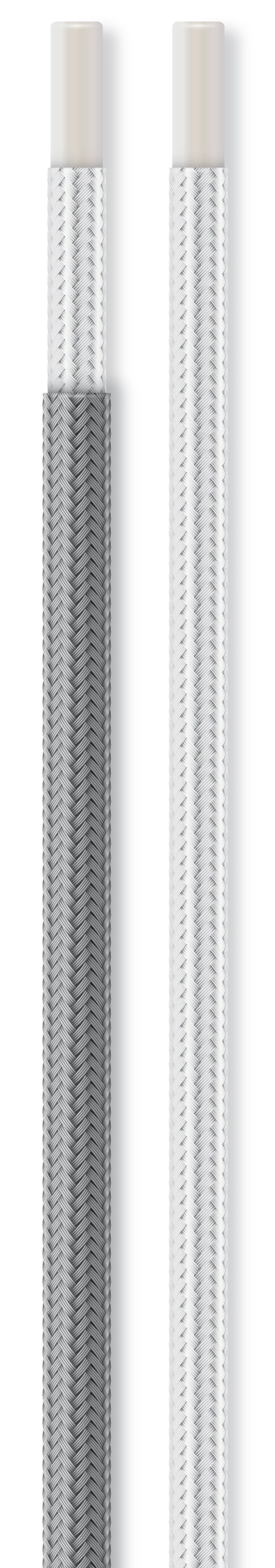

Плетенки экранирующие металлические ПЭМ
ТУ 25.93.12-005-09610444-2024
Преимущественная область применения
Плетенки экранирующие металлические предназначены для экранирования от электро-магнитного излучения проводов и кабелей в бортовой кабельной сети авиационных и космических летальных аппаратов. Плетенки поставляются на технологическом носителе. Допускается применение плетенок без удаления технологического носителя, при этом в качестве технологического носителя плетенок могут использоваться гибкие полые трубки с особыми заданными характеристиками или свойствами.
Конструкция плетенки
Марки плетенок
Материал проволоки
Диаметр проволоки, мм
ПЭМ МС
Медная посеребренная
От 0,05
ПЭМ Н
Никелевая
От 0,05
ПЭМ МС/Н
1 слой — медная посеребренная
2 слой — никелевая
От 0,05
Типоразмер плетенки, мм
Рекомендуемый диаметр жгута, мм
Рассчетная масса 1 м одноrо слоя плетенки, rр
Эффективность экранирования
2
1,5 — 2,5
3,2
45
3
2,5 — 3,5
4,8
45
4
3,5 — 4,5
6,4
48
5
4,5 — 5,5
7,9
48
6
5,5 — 7,0
9,4
49
8
7,0 — 9,0
12,4
51
10
9,0 — 11
15,6
64
12
11 — 13
18,7
64
16
13 — 18
33,2
68
20
18 — 22
61,1
70
24
22 — 26
72,5
72
32
26 — 34
100
74
Характеристики плетенки
Плетенки ПЭМ могут изготавливаться в один или несколько слоев по желанию заказчика;
Стандартная плотность плетения 90%; возможно изготовление плетенки с другим коэффициентом поверхностной плотности плетения;
Плетенка ПЭМ МС, ПЭМ МС/Н предназначена для эксплуатации в диапазоне температур от минус 196 °С до плюс 260 °С, плетенка ПЭМ Н предназначена для эксплуатации в диапазоне температур от минус 196 °С до плюс 350 °С;
Эффективность экранирования для плетенок ПЭМ МС, ПЭМ МС/Н во всем диапазоне частот составляет от 45 до 80 дБ в зависимости от диаметра и количества слоев плетенки.
