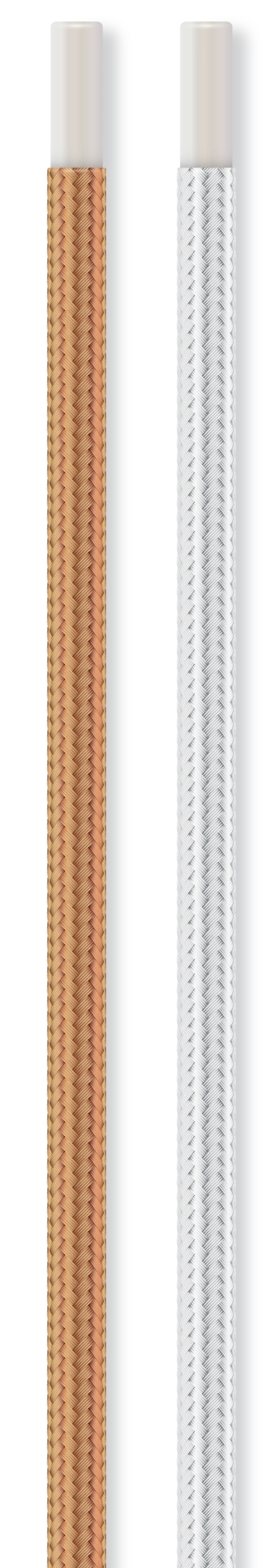

Плетенки экранирующие металлические марок ПЭМ, ПЭМС
ТУ 25.93.12-006-09610444-2024
Преимущественная область применения
Конструкция плетенки
Марки плетенок
Материал проволоки
Диаметр проволоки, мм
ПЭМ
Медно-ниобиевая
От 0,04
ПЭМС
Медно-ниобиевая посеребренная
От 0,04
Типоразмер плетенки, мм
Рекомендуемый диаметр жгута, мм
Рассчетная масса 1 м одноrо слоя плетенки, rр
Эффективность экранирования
2
1,5 — 2,5
2,1
45
3
2,5 — 3,5
3,0
45
4
3,5 — 4,5
4,0
48
5
4,5 — 5,5
5,0
48
6
5,5 — 7,0
6,1
49
8
7,0 — 9,0
7,9
51
10
9,0 — 11
10,2
64
12
11 — 13
12,2
64
16
13 — 18
19,7
68
20
18 — 22
34,3
70
24
22 — 26
58,1
72
32
26 — 34
78,6
74
Характеристики плетенки
Плетенки ПЭМ и ПЭМС могут изготавливаться в один, два или более слоев по желанию заказчика.
Плетенки ПЭМ и ПЭМС могут быть выполнены с поверхностной плотностью каждого слоя плетенки не менее 80%, не менее 90% или не менее 95%.
Механическая прочность на разрыв и изгиб применяемой проволоки превосходит медную в 3 раза.
Плетенка ПЭМС предназначена для эксплуатации в диапазоне температур от минус 196 °С до плюс 260 °С, плетенка ПЭМ предназначена для эксплуатации в диапазоне температур от минус 196 °С до плюс 450 °С.
Эффективность экранирования во всем диапазоне частот составляет от 45 до 80 дБ в зависимости от диаметра и количества слоев плетенки.
